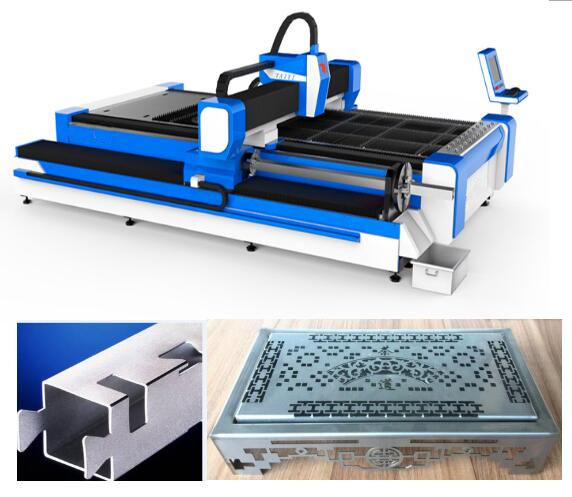

ss caurules 3D lāzera griešanas mašīna / 3 asu šķiedru lokšņu metāla griezējs

Informācija par produktu

Sertifikācija: CE

Apmaksas un piegādes nosacījumi:

Minimālais pasūtījuma daudzums: 1Set

Cena: apspriežama

Sīkāka informācija par iepakojumu: 1 * 20GP konteiners

Piegādes laiks: 30dienas

Apmaksas nosacījumi: L / C, D / A, T / T, D / P, Western Union, L / C

Piegādes spēja: 50 komplekti mēnesī

Sīks produkta apraksts

Lietojumprogramma ::	Viss metāla materiāls	Griešanas biezums:	SS Augšup 10mm, MS Augšup 22cm
Lāzera tips ::	Šķiedra	CNC vai ne ::	Jā
Dzesēšanas režīms ::	Ūdens dzesēšana	Kontroles programmatūra ::	Kipruss
Atbalstītais grafiskais formāts ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Izcelsmes vieta::	Ķīna
Modeļa numurs::	TY-3015DG	Sniegtie pēcpārdošanas pakalpojumi ::	Inženieri, kuri ir pieejami apkopes mašīnu ražošanai ārzemēs
Atkārtota precizitāte ::	+ -0,03 mm	Darbības temperatūra::	0 ° C-45 ° C
Darba mitrums ::	5%-95%	Cauruļu griešanas diapazons:	20-130mmx3000mm
Spriegums::	AC380 V ± 10% 50 HZ (60 HZ)	Griešanas laukums:	3000 * 1500 mm standarta, lielāku var pielāgot

Mašīnas korpuss

1. Taiyi's Machine korpuss ar 8 mm tērauda struktūru, 600 ℃ termiska apstrāde, precīza metināšana, lai nodrošinātu 20 gadu ilgu izmantošanu bez deformācijas.

2. Guļamistaba ar magnija sakausējuma liešanu, spēcīga stabilitāte bez deformācijas, ātra kustība.

3. Augstas efektivitātes smēķēšanas sistēma zonēšanai abās mašīnas korpusa pusēs, spēcīga sadrumstalota putekļu savākšana un smēķēšanas savākšana, tā samazinās kaitējumu darba ņēmējiem.

4. Importēts precīzs atloka reduktors un servodzinējs, ātrs braukšanas ātrums.

5. 70 asmeņi un 6 slīdni uz mašīnas pamatnes ar tuviem asmeņiem, lai samazinātu mašīnas brīdinājumu, slīdņi, kas strādā ar cilindriem, lai viegli augšupielādētu un lejupielādētu lapas.

6. Elastīgo iekraušanas kārbu var atvērt un priekšā no abām pusēm, kas ir pārliecināts par mašīnas darba stāvokli.

Šķiedru lāzera griešanas mašīnas priekšrocība

1. Salīdziniet ar tradicionālo lāzeru, šķiedru lāzers ir vairāk vides aizsardzība:
2. Daudz mazāks enerģijas patēriņš: šķiedru lāzera fotoelektriskās pārveidošanas efektivitāte ir 15 reizes augstāka nekā tradicionālajam lāzeram.
3. Augstāka lāzera vietas kvalitāte: viena moduļa lāzera avots
4. Zemāks patēriņš: Elektroenerģijas patēriņš stundā ir mazāks par 7 kW.

Izmaksu analīze stundā
Nē.	Vienums	Griešanas SS (1mm)	Griešanas tērauds (5mm)	Piezīme
1	Elektriski	1,4USD / stundā	1,4USD / stundā	1. Ja griešanai mēs izmantojam gaisu, tad izmaksas = gaisa kompresora elektriskā uzlāde + mašīnas elektriskā + patērētās detaļas 2. Izmaksas, kuras mēs aprēķinājām, pamatojoties uz vietējiem maksājumiem Dongguan, dažādās valstīs ir dažas neatbilstības. 3.Griežot dažādu biezumu, ir dažādi dziedzeru patēriņi
2	Gāze (N2 / O2)	2USD / stundā	1,4USD / stundā
3	Aizsarglēca, sprausla	0,06 USD / stundā	0,07USD / stundā
Kopējās izmaksas		3,46USD / stundā	2,87USD / stundā

Specifikācija

Modelis	TY-3015DG
Lāzera avots	Šķiedra
Griešanas diapazons (L * W)	3000 mm × 1500 mm
Z ass gājiens	250 mm
Maks. pozicionēšanas ātrums	120 m / min
X, Y ass maks. paātrināt ātrumu	1.0G
Dzesēšanas forma	Ūdens dzesēšana
Lāzera viļņa garums	1070nm
Lāzera avota izejas jauda	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobligāti)
Min. griešanas sprauga	≤ 0,1 mm
X, Y un Z asu pozicionēšanas precizitāte	± 0,03 mm
X, Y un Z asu atkārtota pozicionēšanas precizitāte	± 0,01 mm
Griešanas materiāla biezums (atkarībā no materiāla)	0,2 - 25 mm
Vadītāja modelis	Importēts servo motors
Jaudas nepieciešamība	380 V, 50/60 Hz
Darba temperatūra	0-45 ℃
Nepārtraukts darba laiks	24 stundas
Mašīnas svars	Apmēram 12000 kg
Barošanas avota kopējais aizsardzības līmenis	IP54

Detalizēti attēli

	Vārds:Mašīnas korpuss un piederumi a600 ℃ termiskā apstrāde, 24 stundu atdzesēšana cepeškrāsnī, precīza metināšana ar CO2 aizsardzību, lai nodrošinātu 20 gadu ilgu izmantošanu bez deformācijām. b.Sinhronās X / Y / Z asis: Z ass var darboties 150 mm, piemērota daudzu dažādu veidu metāla lokšņu griešanai. c.Augsta kvalitāte garantē tā izturību un vieglāku apkopi.
Vārds:Maiņstrāvas servodzinējs un vadītājs Importētais servo motors (Y ass, ko darbina divi servo motori) kopā ar izsmalcināto planētu reduktoru nodrošina vienmērīgu, precīzu un uzticamu piedziņu.
	Vārds:Precīzi lineāri ceļveži Uzlabotā griešanas sistēma, lāzera jauda un servo kustība perfekti der viens otram, importēta augstas precizitātes zobratu un statņu piedziņas sistēma, maināms divkāršs darba galds, lai nodrošinātu lielāku apstrādes ātrumu un precizitāti ..
Vārds:Griešanas galva Bezkontakta griešanas galviņai ir automātiska augstuma izsekošanas un pret sadursmes funkcija, kas ievērojami uzlabo griešanas ātrumu, gludumu un griešanas precizitāti ar tādu pašu izejas jaudu. Vārdu sakot, griešanas efektivitāti var palielināt.
	Vārds:Lāzera avots ātrs ātrums, augstas precizitātes griešanas līnija un vienmērīga griešanas mala

Vārds:Mašīnas korpuss un piederumi

a600 ℃ termiskā apstrāde, 24 stundu atdzesēšana cepeškrāsnī, precīza metināšana ar CO2 aizsardzību, lai nodrošinātu 20 gadu ilgu izmantošanu bez deformācijām.
b.Sinhronās X / Y / Z asis: Z ass var darboties 150 mm, piemērota daudzu dažādu veidu metāla lokšņu griešanai.
c.Augsta kvalitāte garantē tā izturību un vieglāku apkopi.

Vārds:Maiņstrāvas servodzinējs un vadītājs

Importētais servo motors (Y ass, ko darbina divi servo motori) kopā ar izsmalcināto planētu reduktoru nodrošina vienmērīgu, precīzu un uzticamu piedziņu.

Vārds:Precīzi lineāri ceļveži

Uzlabotā griešanas sistēma, lāzera jauda un servo kustība perfekti der viens otram, importēta augstas precizitātes zobratu un statņu piedziņas sistēma, maināms divkāršs darba galds, lai nodrošinātu lielāku apstrādes ātrumu un precizitāti ..

Vārds:Griešanas galva

Bezkontakta griešanas galviņai ir automātiska augstuma izsekošanas un pret sadursmes funkcija, kas ievērojami uzlabo griešanas ātrumu, gludumu un griešanas precizitāti ar tādu pašu izejas jaudu. Vārdu sakot, griešanas efektivitāti var palielināt.

Vārds:Lāzera avots

ātrs ātrums, augstas precizitātes griešanas līnija un vienmērīga griešanas mala

Paraugu griešana

Apmācība

Pēc līguma parakstīšanas jūsu uzņēmums var noorganizēt tehnologu, kas ierodas mūsu rūpnīcā, lai apgūtu pamatzināšanas par iekārtām un pamatdarbības principiem, pietiekams apmācības laiks apmēram 1-3 dienas, apmācības saturs ir šāds:
a) kopēja zīmēšanas programmatūras apmācība;
b) apmācības procedūras ieslēgšanai un izslēgšanai;
c) vadības paneļa un programmatūras parametru nozīme, parametru diapazona iestatīšana;
d) mašīnas tīrīšana un apkope;
e) kopēja aparatūras problēmu novēršana;
f) piesardzība,

Garantija SS cauruļu un lokšņu lāzera griešanas mašīnai

a) .1Gads visai mašīnai (saruna ir par cilvēka radītiem zaudējumiem.).
b) .Lāzera avotam 2 gadu garantija
c) .Mūža uzturēšana un rezerves daļu piegāde
d). Bezmaksas apmācība operāciju personālam. (Inženieris var aizbraukt uz ārzemēm tiek apspriests.)
