metāla cauruļu 3D lāzera griešanas mašīna / auto cauruļu griešanas mašīna

Informācija par produktu

Sertifikācija: CE
Apmaksas un piegādes nosacījumi:
Minimālais pasūtījuma daudzums: 1Set
Cena: apspriežama
Sīkāka informācija par iepakojumu: 1 * 20GP konteiners
Piegādes laiks: 30dienas
Apmaksas nosacījumi: L / C, D / A, T / T, D / P, Western Union, L / C
Piegādes spēja: 50 komplekti mēnesī

Sīks produkta apraksts

Lietojumprogramma ::	Viss metāla materiāls	Griešanas biezums:	SS Augšup 10mm, MS Augšup 22cm
Lāzera tips ::	Šķiedra	CNC vai ne ::	Jā
Dzesēšanas režīms ::	Ūdens dzesēšana	Kontroles programmatūra ::	Kipruss
Atbalstītais grafiskais formāts ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Izcelsmes vieta::	Ķīna
Modeļa numurs::	TY-3015DG	Sniegtie pēcpārdošanas pakalpojumi ::	Inženieri, kuri ir pieejami apkopes mašīnu ražošanai ārzemēs
Atkārtota precizitāte ::	+ -0,03 mm	Darbības temperatūra::	0 ° C-45 ° C
Darba mitrums ::	5%-95%	Apstrādes diapazons:	20-130mmx3000mm
Spriegums::	AC380 V ± 10% 50 HZ (60 HZ)	Griešanas laukums:	3000 * 1500 mm standarta, lielāku var pielāgot

Mašīnas korpuss

1. Mūsu mašīnas korpuss ar 8 mm tērauda struktūru, 600 ℃ termisku apstrādi, precīza metināšana, lai nodrošinātu 20 gadu ilgu izmantošanu bez deformācijas.
2. Guļamistaba ar magnija sakausējuma liešanu, spēcīga stabilitāte bez deformācijas, ātra kustība.
3. Augstas efektivitātes smēķēšanas sistēma zonēšanai abās mašīnas korpusa pusēs, spēcīga sadrumstalota putekļu savākšana un smēķēšanas savākšana, tā samazinās kaitējumu darba ņēmējiem.
4. Importēts precīzs atloka reduktors un servodzinējs, ātrs braukšanas ātrums.
5. 70 asmeņi un 6 slīdni uz mašīnas pamatnes ar tuviem asmeņiem, lai samazinātu mašīnas brīdinājumu, slīdņi, kas strādā ar cilindriem, lai viegli augšupielādētu un lejupielādētu lapas.
6. Elastīgo iekraušanas kārbu var atvērt un priekšā no abām pusēm, kas ir pārliecināts par mašīnas darba stāvokli.

Šķiedru lāzera griešanas mašīnas priekšrocība

1) Izcila staru kvalitāte: mazāks fokusa diametrs un augsta darba efektivitāte, augsta kvalitāte.
2) Liels griešanas ātrums: griešanas ātrums ir lielāks par 60m / min
3) stabila darbība: pasaules labāko importēto šķiedru lāzeru pieņemšana, stabila veiktspēja, galvenās detaļas var
sasniegt 100 000 stundas;
4) augsta fotoelektriskās pārveidošanas efektivitāte: salīdziniet ar CO2 lāzera griešanas mašīnu,
šķiedru lāzera griešanas mašīnai ir trīs reizes lielāka fotoelektriskās pārveidošanas efektivitāte
5) Zemas izmaksas un neliela apkope: taupiet enerģiju un aizsargājiet vidi. Fotoelektriskā konversijas likme
ir līdz 25-30%. Zems elektroenerģijas patēriņš, tas ir tikai aptuveni 20% -30% no tradicionālā CO2 lāzera
griešanas mašīna. Šķiedru līnijas pārraidei nav jāatspoguļo objektīvs, ietaupiet uzturēšanas izmaksas;
6) Vienkāršas darbības: optisko šķiedru līnijas pārraide, optiskā ceļa pielāgošana nav nepieciešama;
7) Super elastīgi optiskie efekti: Kompakts dizains, viegli pielāgojamas ražošanas prasības.

Specifikācija

Lāzera avots	Šķiedra
Griešanas diapazons (L * W)	3000 mm × 1500 mm
Z ass gājiens	250 mm
Maks. pozicionēšanas ātrums	120 m / min
X, Y ass maks. paātrināt ātrumu	1.0G
Dzesēšanas forma	Ūdens dzesēšana
Lāzera viļņa garums	1070nm
Lāzera avota izejas jauda	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobligāti)
Min. griešanas sprauga	≤ 0,1 mm
X, Y un Z asu pozicionēšanas precizitāte	± 0,03 mm
X, Y un Z asu atkārtota pozicionēšanas precizitāte	± 0,01 mm
Griešanas materiāla biezums (atkarībā no materiāla)	0,2 - 25 mm
Vadītāja modelis	Importēts servo motors
Jaudas nepieciešamība	380 V, 50/60 Hz
Darba temperatūra	0-45 ℃
Nepārtraukts darba laiks	24 stundas
Mašīnas svars	Apmēram 12000 kg
Barošanas avota kopējais aizsardzības līmenis	IP54

Detalizēti attēli

	Vārds: Mašīnas korpuss un aksesuāri.600 ℃ termiska apstrāde, 24 stundu atdzesēšana cepeškrāsnī, precīza metināšana ar CO2 aizsardzību, lai nodrošinātu 20 gadu ilgu izmantošanu bez deformācijas. b.Sinhronās X / Y / Z asis: Z ass var darboties 150 mm, piemērota daudzu dažādu veidu metāla lokšņu griešanai. c.Augsta kvalitāte garantē tā izturību un vieglāku apkopi.
Vārds:Maiņstrāvas servodzinējs un vadītājsimportētais servodzinējs (Y ass, ko darbina divi servodzinēji) kopā ar izsmalcināto planētu reduktoru nodrošina vienmērīgu, precīzu un uzticamu piedziņu.
	Vārds:Precīzi lineāri ceļvežiPievienota griešanas sistēma, lāzera jauda un servo kustība perfekti der viens otram, importēta augstas precizitātes zobratu un statņu piedziņas sistēma, maināms divkāršs darba galds, lai nodrošinātu lielāku apstrādes ātrumu un precizitāti ..
Vārds:Griešanas galviņa Bezkontakta griešanas galviņai ir automātiska augstuma izsekošanas un pret sadursmju novēršanas funkcija, kas ievērojami uzlabo griešanas ātrumu, gludumu un griešanas precizitāti ar tādu pašu izejas jaudu. Vārdu sakot, griešanas efektivitāti var palielināt.
	Vārds:Ātrais lāzera ātrums, augstas precizitātes griešanas līnija un vienmērīga griešanas mala

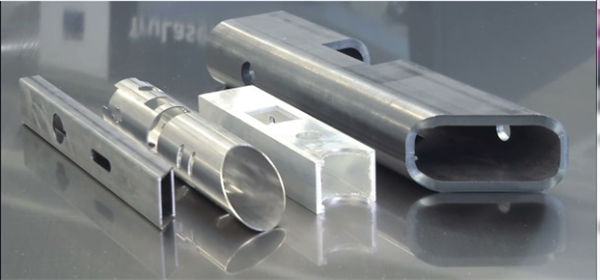

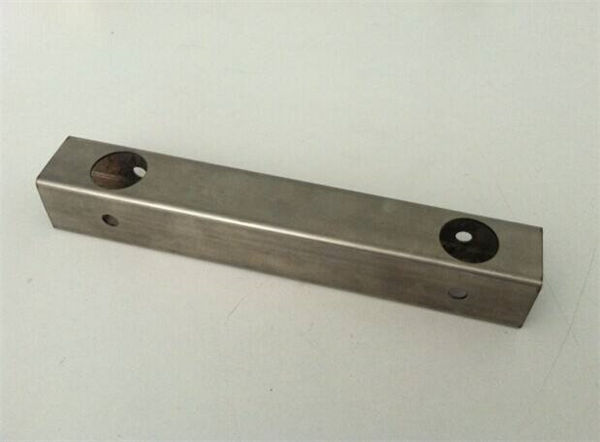

Paraugu griešana

Apmācība

Pēc līguma parakstīšanas jūsu uzņēmums var noorganizēt tehnologu, kas ierodas mūsu rūpnīcā, lai apgūtu pamatzināšanas par iekārtām un pamatdarbības principiem, pietiekams apmācības laiks apmēram 1-3 dienas, apmācības saturs ir šāds:
a) kopēja zīmēšanas programmatūras apmācība;
b) apmācības procedūras ieslēgšanai un izslēgšanai;
c) vadības paneļa un programmatūras parametru nozīme, parametru diapazona iestatīšana;
d) mašīnas tīrīšana un apkope;
e) kopēja aparatūras problēmu novēršana;
f) Piesardzība darbībā
