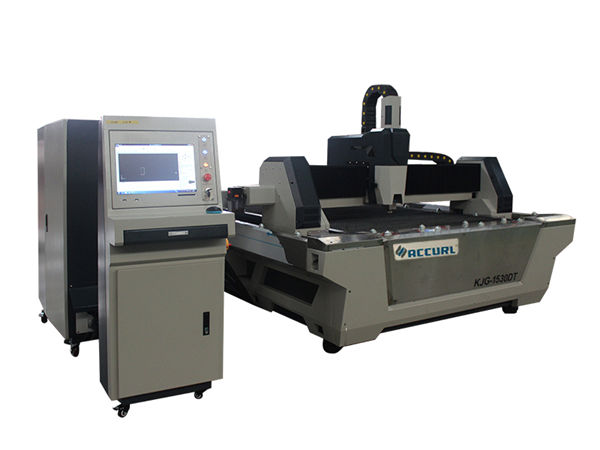

cnc šķiedru lāzera griešanas mašīna nerūsējošā tērauda lokšņu griezējs ar apmaiņas galdu

cnc šķiedru lāzera griešanas mašīna nerūsējošā tērauda lokšņu griezējs ar apmaiņas galdu

Informācija par produktu


Sertifikācija: CE
Apmaksas un piegādes nosacījumi:
Minimālais pasūtījuma daudzums: 1Set
Cena: apspriežama
Sīkāka informācija par iepakojumu: 1 * 40GP konteiners
Piegādes laiks: 30dienas
Apmaksas nosacījumi: L / C, D / A, T / T, D / P, Western Union

Sīks produkta apraksts


Lietojumprogramma ::Viss metāla materiālsGriešanas biezums:SS Augšup 10mm, MS Augšup 22cm
Lāzera tips ::ŠķiedraCNC vai ne ::
Dzesēšanas režīms ::Ūdens dzesēšanaKontroles programmatūra ::Kipruss
Atbalstītais grafiskais formāts ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTIzcelsmes vieta::Ķīna
Modeļa numurs::TY-6020JBSniegtie pēcpārdošanas pakalpojumi ::Inženieri, kuri ir pieejami apkopes mašīnu ražošanai ārzemēs
Atkārtota precizitāte ::+ -0,03 mmDarbības temperatūra::0 ° C-45 ° C
Darba mitrums ::5%-95%Lāzera avots:Ķīniešu vai importēti
Spriegums::AC380 V ± 10% 50 HZ (60 HZ)Griešanas laukums:6000x2000mm



Produkta apraksts


JB sērijas šķiedru lāzera griešanas mašīna ar pilnu aizsargājošu apvalku
Īpaši piemērots nerūsējošajam tēraudam, oglekļa tēraudam, cinkotām plāksnēm un tā tālāk.
Plaši izmanto lokšņu metāla izstrādājumos, tērauda konstrukcijās, precīzijas mašīnās, auto detaļās, brillēs, rotaslietās,
datu plāksnītes, reklāma, rokdarbi, elektronika, rotaļlietas, iepakošana un citas nozares

Šķiedru lāzera griešanas mašīnas galvenās iezīmes


Mašīnas korpuss:
1. Taiyi's Machine korpuss ar 8 mm tērauda struktūru, 600 ℃ termiska apstrāde, precīza metināšana, lai nodrošinātu 20 gadu ilgu izmantošanu bez deformācijas.
2. Guļamistaba ar magnija sakausējuma liešanu, spēcīga stabilitāte bez deformācijas, ātra kustība.
3. Augstas efektivitātes smēķēšanas sistēma zonēšanai abās mašīnas korpusa pusēs, spēcīga sadrumstalota putekļu savākšana un smēķēšanas savākšana, tā samazinās kaitējumu darba ņēmējiem.
4. Importēts precīzs atloka reduktors un servodzinējs, ātrs braukšanas ātrums.
5. 70 asmeņi un 6 slīdni uz mašīnas pamatnes ar tuviem asmeņiem, lai samazinātu mašīnas brīdinājumu, slīdņi, kas strādā ar cilindriem, lai viegli augšupielādētu un lejupielādētu lapas.
6. Elastīgo iekraušanas kārbu var atvērt un priekšā no abām pusēm, kas ir pārliecināts par mašīnas darba stāvokli.

Specifikācija


Lāzera avotsŠķiedra
Griešanas diapazons (L * W)6000 mm × 2000 mm
Z ass gājiens250 mm
Maks. pozicionēšanas ātrums120 m / min
X, Y ass maks. paātrināt ātrumu1.0G
Dzesēšanas formaŪdens dzesēšana
Lāzera viļņa garums1070nm


Lāzera avota izejas jauda



1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Neobligāti)

Min. griešanas sprauga≤ 0,1 mm
X, Y un Z asu pozicionēšanas precizitāte± 0,03 mm
X, Y un Z asu atkārtota pozicionēšanas precizitāte± 0,01 mm
Griešanas materiāla biezums (atkarībā no materiāla)0,2 - 25 mm
Vadītāja modelisImportēts servo motors
Jaudas nepieciešamība380 V, 50/60 Hz
Darba temperatūra0-45 ℃
Nepārtraukts darba laiks24 stundas
Mašīnas svarsApmēram 12000 kg
Barošanas avota kopējais aizsardzības līmenisIP54

Griešanas biezuma atsauces tabula


Lāzera jaudaMaksimālais griešanas biezums
Oglekļa tērauds (mm)Nerūsējošais tērauds (mm)Alumīnijs (mm)Misiņš

(mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Virs parametra tikai atsaucei

Lietišķie materiāli


Nerūsējošais tērauds, oglekļa tērauds, leģētais tērauds, silīcija tērauds, atsperu tērauds, cinkota plāksne, marinēta plāksne, misiņa plāksne, vara plāksne, alumīnija plāksne utt.
Šķiedru lāzera griešanas mašīnas priekšrocības
1. Salīdziniet ar tradicionālo lāzeru, šķiedru lāzers ir vairāk vides aizsardzība:
2. Daudz mazāks enerģijas patēriņš: šķiedru lāzera fotoelektriskās pārveidošanas efektivitāte ir 15 reizes augstāka nekā tradicionālajam lāzeram.
3. Augstāka lāzera vietas kvalitāte: viena moduļa lāzera avots
4. Mazāks patēriņš: Rezerves daļām ir tikai aizsarglēca un sprausla. Elektroenerģijas patēriņš no 6 kW līdz 16 kW ar dažādu lāzera jaudu.
5. Augsti automatizēta: Pieņem digitālu kontroli, mēs varam importēt failu no AUTO CAD tieši uz griešanas programmatūru. Jebkurus artefaktus var izgriezt, turklāt ir arī inteliģenta rakstīšanas funkcija, tādējādi vislielākajā mērā ietaupot izejvielu izmaksas.
6. Augsta griešanas efektivitāte: Lāzera caurlaidības īpašību dēļ lāzera griešanas mašīna ir aprīkota ar daudziem CNC darba stenda komplektiem, lai realizētu ciparu kontroli. CNC programma jāmaina tikai, lai sagrieztu atšķirīgu formu, kā arī divdimensiju un trīsdimensiju griešanai.

Detalizēti attēli


Vārds:Mašīnas korpuss un piederumia.600 ℃ termiskā apstrāde, 24 stundu atdzesēšana cepeškrāsnī, precīza metināšana ar CO2 aizsardzību, lai nodrošinātu 20 gadu ilgu izmantošanu bez deformācijas.
b.Sinhronās X / Y / Z asis: Z ass var darboties 150 mm, piemērota daudzu dažādu veidu metāla lokšņu griešanai.
c.Augsta kvalitāte garantē tā izturību un vieglāku apkopi.
Vārds:Maiņstrāvas servodzinējs un vadītājsimportētais servodzinējs (Y ass, ko darbina divi servodzinēji) kopā ar izsmalcināto planētu reduktoru nodrošina vienmērīgu, precīzu un uzticamu piedziņu.
Vārds:Precīzi lineāri ceļvežiPievienota griešanas sistēma, lāzera jauda un servo kustība perfekti der viens otram, importēta augstas precizitātes zobratu un statņu piedziņas sistēma, maināms divkāršs darba galds, lai nodrošinātu lielāku apstrādes ātrumu un precizitāti ..
Vārds:Griešanas galviņa Bezkontakta griešanas galviņai ir automātiska augstuma izsekošanas un pret sadursmju novēršanas funkcija, kas ievērojami uzlabo griešanas ātrumu, gludumu un griešanas precizitāti ar tādu pašu izejas jaudu. Vārdu sakot, griešanas efektivitāti var palielināt.
Vārds:Ātrais lāzera ātrums, augstas precizitātes griešanas līnija un vienmērīga griešanas mala



Paraugu griešana


Apmācība


Pēcpārdošanas serviss, sākot no apmācības līdz mašīnu uzstādīšanai (3 veidi):
1.Mācību video un lietotāja rokasgrāmata angļu valodā, kas tiks piedāvāta uzstādīšanai, darbībai, uzturēšanai un problēmu novēršanai, kā arī tehniskā rokasgrāmata, kas tiks piedāvāta pa e-pastu, faksu, tālruni / whatsapp / skype // un tā tālāk, kad jūs satiksities dažas instalēšanas, lietošanas vai pielāgošanas problēmas.
2.Jūsu uzņēmums var noorganizēt tehniķi, kas ierodas mūsu rūpnīcā, lai apgūtu pamatzināšanas par aprīkojumu un darbības pamatprincipiem, pietiekams apmācības laiks apmēram 3–5dienas, apmācības saturs ir šāds:
a) kopēja zīmēšanas programmatūras apmācība;
b) apmācības procedūras ieslēgšanai un izslēgšanai;
c) vadības paneļa un programmatūras parametru nozīme, parametru diapazona iestatīšana
d) mašīnas tīrīšana un apkope;
e) kopēja aparatūras problēmu novēršana;
f) Piesardzība darbībā.
3. Apmācības pakalpojums no durvīm līdz durvīm. Par vīzu, ceļa izdevumiem un izmitināšanu apmaksās klients. Labāk ir apmācības laikā noorganizēt tulku abiem mūsu inženieriem. Apmācības laiks: 3–5 dienas.

Garantija


a) .1Gads visai mašīnai (saruna ir par cilvēka radītiem zaudējumiem.).
b) .Lāzera avotam 2 gadu garantija
c) .Mūža uzturēšana un rezerves daļu piegāde
d). Bezmaksas apmācība operāciju personālam. (Inženieris var aizbraukt uz ārzemēm tiek apspriests.)
