maza izmēra precīzijas šķiedru lāzera griešanas mašīna automātiskā pozicionēšana 800 vati

Informācija par produktu

Sertifikācija: ISO9001: 2008

Apmaksas un piegādes nosacījumi:

Minimālais pasūtījuma daudzums: 1 vienība

Cena: sarunas

Sīkāka informācija par iepakojumu: koka korpuss

Piegādes laiks: 7-15 dienas

Piegādes spēja: 2000 vienības mēnesī

Sīks produkta apraksts

Produkta nosaukums:	Maza izmēra 5050 augstas precizitātes šķiedru lāzera griešanas mašīna	Lāzera jauda:	300w līdz 800w
Darba zona:	500 * 500mm	Maksimālais kustības ātrums:	60m / min
Pozicionēšanas precizitāte:	± 0,01–0,03	Barošanas avots:	3 × 380 V ± 10% 220 V ± 10%
Komplekts:	Koka kaste	Garantija:	1 gads

Šis modelis pieņem augstas precizitātes lineāro motoru darbagaldu, augstu precizitāti, ātru ātrumu; izvēles augstas precizitātes CCD automātiskā pozicionēšana, automātiskā kalibrēšana. Visu procesu kontrolē automātiska datoru programmatūra, programmatūras interfeisa reāllaika atgriezeniskā saite, savlaicīga apstrādes statusa izpratne, bezkontakta apstrādes programma, bez mehāniskiem spriegumiem un deformācijām, vienkārša darbība, augsta griešanas precizitāte.

1, praktisks jauna tipa patenta integrēts dizains, var būt piemērots dažādiem tipiem vai lāzera avotu ražotājiem, kompakta struktūra ir uzticama, droša, praktiska un saprātīga.
2, izmantojot optisko marmora platformu, pretvibrācijas rāmja dizains, piemērots kustībai ar lielu ātrumu, ar augstu stabilitāti.
3, augsta precizitāte, ar pilnu atgriezenisko saiti lineārā motora darbagalds, ātrums ir ātrs; liela darba zonas vizuālās precizitātes pozicionēšana nav obligāta, automātiska precīzas kalibrēšana.
4, daudzfunkcionāla integrēta vadība, patentu programmatūras neatkarīga izpēte un izstrāde, programmatūras automātiska vadība apstrādes procesā, programmatūras interfeisa reāllaika atgriezeniskā saite, parādot visas funkcijas un visas apstrādes statusa daļas; bezkontakta apstrādes režīms, bez mehāniskiem spriegumiem un deformācijām.

Konfigurācija

^#	^Vienums	^{Specifikācija}	^Zīmols	^Piezīme
¹	^{Lāzera avots}	^800W	^{Maksofotonika}
²	^{lineārais motors}
³	^{Optiskās režģis}	^{izšķirtspēja 0,5μm}	^Spānija
⁴	^Šoferis		^servotronix
⁵	^{Z ass Skrūvju moduļu grupa}
⁶	^{Lāzera griešanas galva}	^BT230
⁷	^{Precīza lineāra vadotne}		^Hiwins
⁸	^Marmors	^{18001350200}	^Šaņduna
⁹	^{Orgānu apvalks}	^Standarta
¹⁰	^{Apstrādes materiāls}	^Standarta		^{aviācijas alumīnija sakausējums}

Parametrs

^{Darba izmērs}		^{500 × 500 (mm)}
^{Maks. Paātrinājums}		^{1,2 g}
^{X AXIS}	^{Maks. Kustības ātrums}	^{60m / min}
	^Maršruts	^500mm
	^{Pozicionēšanas precizitāte}	^{± 0,01 mm}
	^{Atkārtojuma precizitāte}	^{± 0,004 mm}
^{Y AXIS}	^{Maks. Kustības ātrums}	^{60m / min}
	^Maršruts	^500mm
	^{Pozicionēšanas precizitāte}	^{± 0,01 mm}
	^{Atkārtojuma precizitāte}	^{± 0,004 mm}
^{Z AXIS}	^Maršruts	^100mm

Darba apstākļi

¹	^{Darba temperatūra}	^{-10 ℃ ～ 45 ℃}
²	^{Relatīvais mitrums}	^{＜ 90% nav kondensatora}
³	^Vide	^{Laba ventilācija, bez vibrācijas}
⁴	^{Enerģijas padeve}	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Jaudas frekvence}	^{50 Hz}

4. Mašīnas priekšlikums
4. 1 Mašīnu plaukts pieņem marmora struktūru un ASV CNC lāzera griešanas sistēmu. Ar integrētu projektēšanu, izmantojot portālu frēzēšanas mašīnu apstrādi, lai kustība būtu precīza .lineāra motora piedziņas sistēma, draudzīgs interfeiss un ilgstoša, stabila darbība.

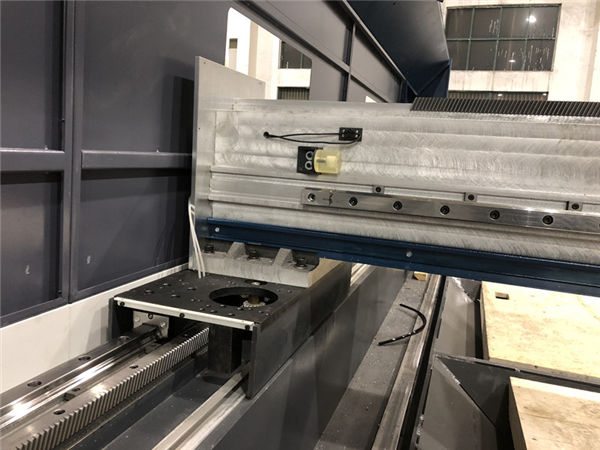

Pieņemta THK Japan precīza lineārā virzošā sliede ar augstu precizitāti, zemu nodilumu un viegli montējama vai apmaināma.4. 2 lāzera griešanas galva
BT230 (Raytools, Šveices zīmols) lāzera griešanas galviņa ar autofokusa sistēmu. Tas var novērst materiālu atkritumu sagrozīšanu. Aizsargstikls var saglabāt un aizsargāt svarīgo optisko daļu zemās izmaksas griešanas galviņas iekšpusē. Autofokusa sistēma ir piemērota metālu lokšņu apstrādei, kas nav plakana. Apvienojumā ar augstas kvalitātes lāzeriem BT230 var plaši izmantot keramikas, medicīnas, pusvadītāju un citās nozarēs.

^Vienums	^Parametrs
^kolimācija	^100mm
^fokuss	^125mm
^{optiskā apertūra}	^25mm
^{nozzel (vienvietīgs)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0mm}
^{lēcu materiāli}	^kvarca
^{šķiedru spraudnis}	^QBH
^{Papildu spiediens}	^{Maks. 20 bāri}
^svars	^{~ 1,5 kg}

Kontroles sistēma

Izmantojot profesionālu personālo datoru rūpniecisko datoru, grafisko interfeisu, ērti lietojamu, profesionālu griešanas vadības programmatūru, var brīvi noformēt dažādas grafikas un tekstu, reāllaika apstrādi, atbalstīt CAD, CorelDraw un citu profesionālu kartēšanas programmatūru.
. Augstas kvalitātes rūpnieciskas datoru vadības darbība
. Augsti efektīva, viegli darbināma CNC griešanas sistēma
. Z ass automātiskās izsekošanas funkcija

Programmu displejs

Pielieto dažāda veida metāla lokšņu griešanai un perforēšanai un cita veida lāzera apstrādei, piemēram, aparatūrai, plaša patēriņa elektronikas komponentiem, dažādiem instrumentiem, lokšņu metāla apstrādei rūpnieciskai griešanai; dažādu metāla materiālu precīza griešana un urbšana.
