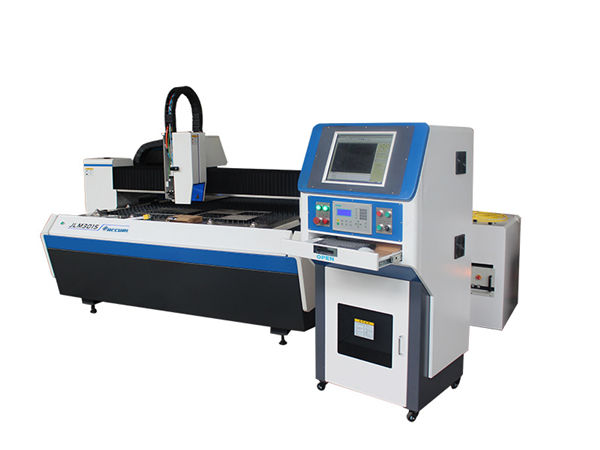

augstas precizitātes mazas plānas lokšņu metāla lāzergriešanas mašīnas pretkorozijas nodilumam

Informācija par produktu

Sertifikācija: ISO9001: 2008

Apmaksas un piegādes nosacījumi:

Minimālais pasūtījuma daudzums: 1 vienība

Cena: sarunas

Sīkāka informācija par iepakojumu: koka korpuss

Piegādes laiks: 7-15 dienas

Piegādes spēja: 2000 vienības mēnesī

Sīks produkta apraksts

Produkta nosaukums:	Augstas precizitātes metāla šķiedras lāzera griešanas mašīna	Lāzera jauda:	500w / 800w
Darba zona:	500 * 500mm	Maksimālais kustības ātrums:	60m / min
Pozicionēšanas precizitāte:	± 0,01–0,03	Barošanas avots:	3 × 380 V ± 10% 220 V ± 10%
Komplekts:	Koka kaste	Garantija:	1 gads

Precīza lāzera griešanas mašīna ir izstrādāta un izgatavota RISE LASER. Pieņemts ar vadošo lāzera tehnoloģiju plānu lokšņu metāla uzklāšanai. Mašīna ir apvienota ar marmora un Cypcut lāzera griešanas sistēmu. Ar integrētu projektēšanu, divkāršu portālu lineāra motora piedziņas sistēmu, draudzīgu saskarni un ilgtermiņa stabilu darbību.

* Drošības struktūra
* Mazāka nodarbošanās, piemērota nelielai darbnīcai.
* Vienkārša operācija
* Vadošā karpu griešanas sistēma, viegli lietojama.
* Pretkorozijas nodilums
* Ir pieejama transmisijas detaļu bezmaksas apkope, korozīvu materiālu griešana.
* Stabils un izturīgs
* Marmora darbgalds, mazāks izkropļojums, augsta stabilitāte, anti-šoks, strādājot ar lielu ātrumu.
* Precīza griešana
* Vislabākā griešana nāk no Šveices RAYTOOLS lāzera griešanas galviņas
* Šķiedru lāzeri
* Pieņemts ar Ķīnas top zīmola šķiedru lāzeriem, kas izgatavoti ar labu kvalitāti un stabilitāti.
* Precīzs kustības mehānisms
* Divkāršā lineārā motora piedziņas sistēma var uzlabot griešanas precizitāti un efektivitāti.

^{Konfigurācija}

^#	^Vienums	^{Specifikācija}	^Zīmols	^Piezīme
¹	^{Lāzera avots}	^800W	^{Maksofotonika}
²	^{lineārais motors}		^Raitools
³	^{Optiskās režģis}	^{izšķirtspēja 0,5μm}	^Spānija
⁴	^Šoferis		^servotronix
⁵	^{Z ass Skrūvju moduļu grupa}		^Pilnvarot
⁶	^{Lāzera griešanas galva}	^BT230	^Raitools
⁷	^{Precīza lineāra vadotne}		^Hiwins
⁸	^Marmors	^{18001350200}	^Šaņduna
⁹	^{Orgānu apvalks}	^Standarta	^Raitools
¹⁰	^{Apstrādes materiāls}	^Standarta	^Raitools	^{aviācijas alumīnija sakausējums}

^Parametrs

^Modelis		⁵⁰⁵⁰
^{Darba izmērs}		^{500 × 500 (mm)}
^{Maks. Paātrinājums}		^{1,2 g}
^{X AXIS}	^{Maks. Kustības ātrums}	^{60m / min}
	^Maršruts	^500mm
	^{Pozicionēšanas precizitāte}	^{± 0,01 mm}
	^{Atkārtojuma precizitāte}	^{± 0,004 mm}
^{Y AXIS}	^{Maks. Kustības ātrums}	^{60m / min}
	^Maršruts	^500mm
	^{Pozicionēšanas precizitāte}	^{± 0,01 mm}
	^{Atkārtojuma precizitāte}	^{± 0,004 mm}
^{Z AXIS}	^Maršruts	^100mm

^{Darba apstākļi}

¹	^{Darba temperatūra}	^{-10 ℃ ～ 45 ℃}
²	^{Relatīvais mitrums}	^{＜ 90% nav kondensatora}
³	^Vide	^{Laba ventilācija, bez vibrācijas}
⁴	^{Enerģijas padeve}	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Jaudas frekvence}	^{50 Hz}

Mašīnas priekšlikums

4.1 Mašīnu plaukts pieņem marmora struktūru un ASV CNC lāzera griešanas sistēmu. Ar integrētu projektēšanu, izmantojot portālu frēzēšanas mašīnu apstrādi, lai kustība būtu precīza .lineāra motora piedziņas sistēma, draudzīgs interfeiss un ilgstoša, stabila darbība.
Pieņemta THK Japan precīza lineārā virzošā sliede ar augstu precizitāti, zemu nodilumu un viegli montējama vai apmaināma.

4. 2 lāzera griešanas galva
BT230 (Raytools, Šveices zīmols) lāzera griešanas galviņa ar autofokusa sistēmu. Tas var novērst materiālu atkritumu sagrozīšanu. Aizsargstikls var saglabāt un aizsargāt svarīgo optisko daļu zemās izmaksas griešanas galviņas iekšpusē. Autofokusa sistēma ir piemērota metālu lokšņu apstrādei, kas nav plakana. Apvienojumā ar augstas kvalitātes lāzeriem BT230 var plaši izmantot keramikas, medicīnas, pusvadītāju un citās nozarēs.

^kolimācija	^100mm
^fokuss	^125mm
^{optiskā apertūra}	^25mm
^{nozzel (vienvietīgs)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0mm}
^{lēcu materiāli}	^kvarca
^{šķiedru spraudnis}	^QBH
^{Papildu spiediens}	^{Maks. 20 bāri}
^svars	^{~ 1,5 kg}

4. 3 Kontroles sistēma

Izmantojot profesionālu personālo datoru rūpniecisko datoru, grafisko interfeisu, ērti lietojamu, profesionālu griešanas vadības programmatūru, var brīvi noformēt dažādas grafikas un tekstu, reāllaika apstrādi, atbalstīt CAD, CorelDraw un citu profesionālu kartēšanas programmatūru.
. Augstas kvalitātes rūpnieciskas datoru vadības darbība
. Augsti efektīva, viegli darbināma CNC griešanas sistēma
. Z ass automātiskās izsekošanas funkcija
CNC griešanas vadības sistēma
CNC griešanas vadības sistēma ir augstas veiktspējas vadības kartes izmantošana, kuras pamatā ir Windows XP Professional izstrāde, pilnībā dokstacija ar CNC vadības sistēmu, tāpēc ērtāka un ātra reāllaika vadības un programmatūras jaunināšana starp mašīnu un lāzera avotu.

Kontroles sistēmas galvenās iezīmes

Stabila darbība, laba pretestības spēja
Ātri kustīgs ātrums, vienmērīga iedarbināšana un apturēšana
Labs griešanas efekts, ātrs griešanas ātrums
Paaugstināta ietilpība lielu datu apstrādei
Izejas vadība: atbalsta vienotu vienības izvades režīmu, atbalsta jebkuru pozīciju, lai sāktu griešanu, apvienojumā ar NC un grafiku diviem izvades režīmiem, var tikt modificēts pēc apstāšanās parametriem.

Programmatūra

l Pieejama versija angļu valodā
l Failu saglabāšana pēc pieprasījuma
l darba kustības un griešanas stāvokļa displejs
l Var atbalstīt DXF, starptautiskos G koda NC failus.
l Aprēķina griešana automātiski
l Atbilstoši apstrādes vajadzībām tas atbalsta griezuma sākuma stāvokļa un apstrādes virziena maiņu, tikmēr sistēmas dinamika pielāgojas, lai virzītu līnijas pozīciju vai izvestu to no tās.
Optimizējiet darba laiku, importējot failus vai manuāli pielāgojot.
Daļēji dati, kas importēti un piemēroti no grupas, ir pieejami
Automātiska ligzdošanas programmatūra CAM
Augsta reakcija, augsts paraugu ņemšanas ātrums, augsts pārraides ātrums garantē servo sistēmas stabilitāti, caur sistēmu atslēga var kalibrēt sensora darbību.
EtherCAT BUS CNC sistēma (AheadTechs) var atbalstīt vadības elastīgumu, lai iegūtu vairāk kombinācijas interfeisa. Lai nodrošinātu apstrādes precizitāti, jāatbalsta dažādi vārpstas soļa kompensācijas režīmi.
Daļu statistikas un produkcijas daudzuma apstrādes vadība.

^{Teorijas griešanas parametrs}

^{Jauda (W)}	^Materiāls	^{Biezums (mm)}	^{Griešanas ātrums (m / min)}	^Gāze
⁸⁰⁰	^{Nerūsējošais tērauds}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Oglekļa tērauds}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
