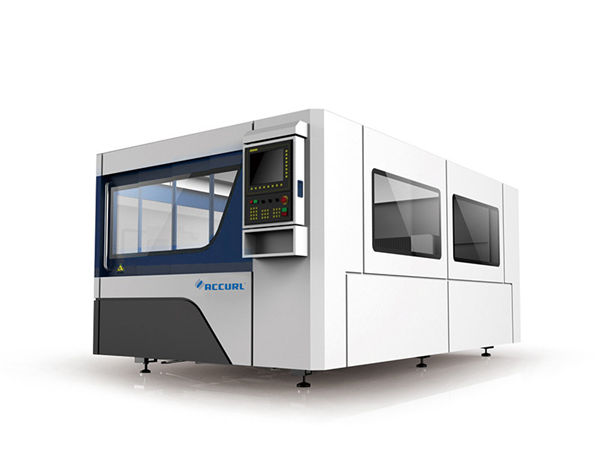

šķiedru lāzera metāla griešanas mašīnas griešanas biezumam

šķiedru lāzera metāla griešanas mašīnas griešanas biezumam

Informācija par produktu


Sertifikācija: CE
Apmaksas un piegādes nosacījumi:
Minimālais pasūtījuma daudzums: 1Set
Cena: apspriežama
Sīkāka informācija par iepakojumu: 1 * 40GP konteiners
Piegādes laiks: 30dienas
Apmaksas nosacījumi: L / C, D / A, T / T, D / P, Western Union

Sīks produkta apraksts


Lietojumprogramma ::Viss metāla materiālsGriešanas biezums:SS Augšup 12mm, MS Augšup 22cm
Lāzera tips ::Importēts oriģinālais šķiedru lāzersVārds:Šķiedru lāzera griešanas mašīna
Mini līnijas platums:0,1 mmAtbalstītais grafiskais formāts ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maksimālais paātrinājums:1GAtkārtota precizitāte ::+/- 0,03 mm
Darbības temperatūra::0 ° C-45 ° CDzesēšanas režīms:Ūdens dzesēšana
Svars (kg):8600Spriegums::AC380 V ± 10% 50 HZ (60 HZ)
Griešanas laukums:3000x1500mmProdukts:Šķiedru metāla lāzera griešanas mašīnas griešanas biezumam SS līdz pat 12mm, 3000x1500mm

Fiber lāzera metālapstrādes mašīnas priekšrocība


1. Izcila ceļa kvalitāte: mazāks lāzera punkts un augsta darba efektivitāte, augsta kvalitāte.
2. Liels griešanas ātrums: griešanas ātrums ir 2–3 reizes lielāks nekā vienādas jaudas CO2 lāzera griešanas mašīnā.
3. Stabila gaita: izmantojiet pasaules labāko importēto šķiedru lāzerus, stabilus pe
izpildījums, galvenās detaļas var sasniegt 100 000 stundas;
4. Augsta fotoelektriskās pārveidošanas efektivitāte: Salīdziniet ar CO2 lāzera griešanas mašīnu, šķiedru lāzera griešanas mašīnai ir trīs reizes lielāka fotoelektriskās pārveidošanas efektivitāte.
5. Zemas izmaksas: taupiet enerģiju un aizsargājiet vidi. Fotoelektriskās konversijas likme ir līdz 25-30%. Zems elektroenerģijas patēriņš, tas ir tikai aptuveni 20% -30% no tradicionālās CO2 lāzera griešanas mašīnas.
6. Zema apkope: šķiedru līnijas pārraidei nav jāatspoguļo objektīvs, ietaupiet uzturēšanas izmaksas;
7 Vienkāršas darbības: šķiedru līnijas pārraide, optiskā ceļa pielāgošana nav iespējama.

Šķiedru lāzera griešanas mašīnas galvenās iezīmes


1) Pasaules slavenā Vācijas Dlaser Fiber lāzera avota un ASV Laser Mech griešanas galvas un
Dinamiskā fokusa sistēma ļauj ar lielu precizitāti sagriezt un perforēt dažāda veida metāla materiālus
un liels ātrums.
2) Tā kā lāzeru pārraida ar šķiedru, lāzera optiskais ceļš nav jāuztur vai jāpielāgo.
Tas ievērojami samazina mašīnu kļūmju līmeni un paildzina kalpošanas laiku.
3) lielformāta griešanas laukums atbilst dažāda veida metāla apstrādes prasībām.

Specifikācija


Lāzera avotsŠķiedra
Griešanas diapazons (L * W)3000 mm × 15000 mm
Z ass gājiens250 mm
Maks. pozicionēšanas ātrums120 m / min
X, Y ass maks. paātrināt ātrumu1.0G
Dzesēšanas formaŪdens dzesēšana
Lāzera viļņa garums1070nm


Lāzera avota izejas jauda



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Neobligāti)

Min. griešanas sprauga≤ 0,1 mm
X, Y un Z asu pozicionēšanas precizitāte± 0,03 mm
X, Y un Z asu atkārtota pozicionēšanas precizitāte± 0,01 mm
Griešanas materiāla biezums (atkarībā no materiāla)0,2 - 25 mm
Vadītāja modelisImportēts servo motors
Jaudas nepieciešamība380 V, 50/60 Hz
Darba temperatūra0-45 ℃
Nepārtraukts darba laiks24 stundas
Mašīnas svarsApmēram 8600 kg
Barošanas avota kopējais aizsardzības līmenisIP54

Griešanas biezuma atsauces tabula


Lāzera jaudaMaksimālais griešanas biezums
Oglekļa tērauds (mm)Nerūsējošais tērauds (mm)Alumīnijs (mm)Misiņš

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Virs parametra tikai atsaucei



Aplikācijas materiāli


Šķiedru lāzera griešanas iekārta ir piemērota metāla griešanai, piemēram, nerūsējošā tērauda loksne, viegla tērauda plāksne, oglekļa tērauda loksne, leģēta tērauda plāksne, atsperu tērauda loksne, dzelzs plāksne, cinkota dzelzs, cinkota loksne, alumīnija plāksne, vara loksne, misiņa loksne, bronzas plāksne. , Zelta plāksne, sudraba plāksne, titāna plāksne, metāla loksne, metāla plāksne, caurules un caurules utt.

Lietojumprogrammu nozares


Šķiedru lāzera griešanas mašīnas tiek plaši izmantotas stenda, reklāmas, zīmju, norāžu, metāla burtu, LED burtu, virtuves piederumu, reklāmas vēstuļu, lokšņu metāla apstrādes, metālu sastāvdaļu un detaļu, dzelzs trauku, šasijas, statīvu un skapju apstrādes, metāla amatniecības ražošanā, metāla mākslas izstrādājumi, liftu paneļu griešana, datortehnika, auto detaļas, Brilles rāmis, elektroniskās detaļas, datu plāksnītes utt.

Detalizēti attēli




Vārds:Mašīnas korpuss un piederumia.600 ℃ termiskā apstrāde, 24 stundu atdzesēšana cepeškrāsnī, precīza metināšana ar CO2 aizsardzību, lai nodrošinātu 20 gadu ilgu izmantošanu bez deformācijas.
b.Sinhronās X / Y / Z asis: Z ass var darboties 150 mm, piemērota daudzu dažādu veidu metāla lokšņu griešanai.
c.Augsta kvalitāte garantē tā izturību un vieglāku apkopi.
Vārds:Maiņstrāvas servodzinējs un vadītājsimportētais servodzinējs (Y ass, ko darbina divi servodzinēji) kopā ar izsmalcināto planētu reduktoru nodrošina vienmērīgu, precīzu un uzticamu piedziņu.
Vārds:Precīzi lineāri ceļvežiPievienota griešanas sistēma, lāzera jauda un servo kustība perfekti der viens otram, importēta augstas precizitātes zobratu un statņu piedziņas sistēma, maināms divkāršs darba galds, lai nodrošinātu lielāku apstrādes ātrumu un precizitāti ..
Vārds:Griešanas galva

Bezkontakta griešanas galviņai ir automātiska augstuma izsekošanas un pret sadursmes funkcija, kas ievērojami uzlabo griešanas ātrumu, gludumu un griešanas precizitāti ar tādu pašu izejas jaudu. Vārdu sakot, griešanas efektivitāti var palielināt.

Vārds:Ātrais lāzera ātrums, augstas precizitātes griešanas līnija un vienmērīga griešanas mala

Paraugu griešana


Apmācība


Pēcpārdošanas serviss, sākot no apmācības līdz mašīnu uzstādīšanai (3 veidi):

1.Mācību video un lietotāja rokasgrāmata angļu valodā, kas tiks piedāvāta uzstādīšanai, darbībai, uzturēšanai un problēmu novēršanai, kā arī tehniskā rokasgrāmata, kas tiks piedāvāta pa e-pastu, faksu, tālruni / whatsapp / skype // un tā tālāk, kad jūs satiksities dažas instalēšanas, lietošanas vai pielāgošanas problēmas.
2.Jūsu uzņēmums var noorganizēt tehniķi, kas ierodas mūsu rūpnīcā, lai apgūtu pamatzināšanas par aprīkojumu un darbības pamatprincipiem, pietiekams apmācības laiks apmēram 3–5dienas, apmācības saturs ir šāds:
a) kopēja zīmēšanas programmatūras apmācība;
b) apmācības procedūras ieslēgšanai un izslēgšanai;
c) vadības paneļa un programmatūras parametru nozīme, parametru diapazona iestatīšana
d) mašīnas tīrīšana un apkope;
e) kopēja aparatūras problēmu novēršana;
f) Piesardzība darbībā.
3. Apmācības pakalpojums no durvīm līdz durvīm. Par vīzu, ceļa izdevumiem un izmitināšanu apmaksās klients. Labāk ir apmācības laikā noorganizēt tulku abiem mūsu inženieriem. Apmācības laiks: 3–5 dienas.

Garantija


a) .1Gads visai mašīnai (saruna ir par cilvēka radītiem zaudējumiem.).
b) .Lāzera avotam 2 gadu garantija
c) .Mūža uzturēšana un rezerves daļu piegāde
d). Bezmaksas apmācība operāciju personālam. (Inženieris var aizbraukt uz ārzemēm tiek apspriests.)

Iepakošana un nosūtīšana


1.Mūsu koka korpuss ir apstrādāts ar fumigāciju. Nevajag veikt kokmateriālu pārbaudi, tādējādi ietaupot nosūtīšanas laiku.
2.Visas mašīnas rezerves daļas tika pārklātas ar dažiem mīkstiem materiāliem, galvenokārt izmantojot pērļu vilnu.
Izvairieties no visiem bojājumiem, kas varētu rasties piegādes procesā. Pēc tam cieši iesaiņosim plastmasu, pārliecinieties, ka pārklāti mīkstie materiāli ir neskarti, izvairoties arī no ūdensnecaurlaidības un izturības pret rūsu.
3.Galvenais ir koka korpuss ar fiksētu veidņu.
4.Koka korpusa apakšpusē ir stingrs dzelzs domkrats, ar ko ērti rīkoties un transportēt.
