fiber laser engraving machine 10 meter machine body design

Informācija par produktu

Sertifikācija: CE
Apmaksas un piegādes nosacījumi:
Minimālais pasūtījuma daudzums: 1Set
Cena: apspriežama
Sīkāka informācija par iepakojumu: 1 * 40GP konteiners
Piegādes laiks: 30dienas
Apmaksas nosacījumi: L / C, D / A, T / T, D / P, Western Union

Sīks produkta apraksts

Pielietojums:	Viss metāla materiāls	Griešanas biezums:	Upto 1mm SS
Lāzera tips:	Importēts oriģinālais šķiedru lāzers	Maksimālais griešanas biezums:	20mm / CS; 10mm / SS
Mini līnijas platums:	0,1 mm	Kontroles programmatūra:	Kipruss
Atbalstītais grafiskais formāts:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brand Name:
Atkārtošanās precizitāte:	+/- 0,03 mm	Darbības temperatūra:	0 ° C-45 ° C
Dzesēšanas režīms:	Ūdens dzesēšana	Lāzera avots:	IPG / Nlight / Raycus / Maks
Spriegums:	AC380 V ± 10% 50 HZ (60 HZ)	Griešanas laukums:	3000x1500mm

Pieteikums

Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product

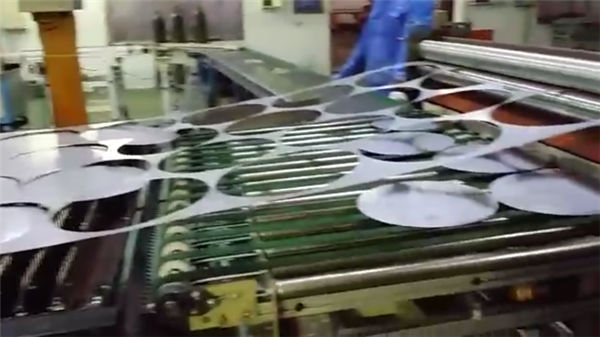

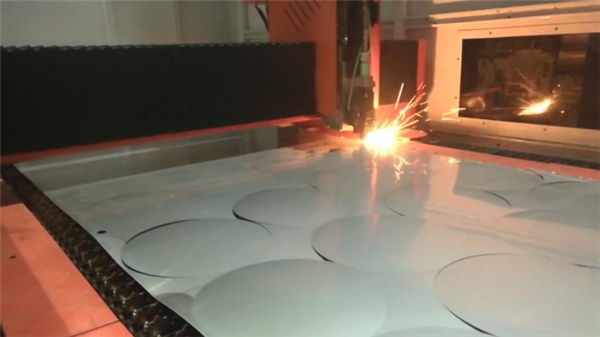

Cut round circle 100-800mm

Project Configration

code	Vienums
1	Scrap disposal system
2	Mechanical arm
3	Laser cutting machine
4	The central electric control cabinet
5	Cooling system
6	Feeding machine

Laser Machine Spec

Lāzera avots	Šķiedra
Griešanas diapazons (L * W)	10000 mm × 15000 mm
Z ass gājiens	250 mm
Maks. pozicionēšanas ātrums	120 m / min
X, Y ass maks. paātrināt ātrumu	1.0G
Dzesēšanas forma	Ūdens dzesēšana
Lāzera viļņa garums	1070nm
Lāzera avota izejas jauda	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobligāti)
Min. griešanas sprauga	≤ 0,1 mm
X, Y un Z asu pozicionēšanas precizitāte	± 0,03 mm
X, Y un Z asu atkārtota pozicionēšanas precizitāte	± 0,01 mm
Griešanas materiāla biezums (atkarībā no materiāla)	0,2 - 25 mm
Vadītāja modelis	Importēts servo motors
Jaudas nepieciešamība	380 V, 50/60 Hz
Darba temperatūra	0-45 ℃
Nepārtraukts darba laiks	24 stundas
Mašīnas svars	Apmēram 12000 kg
Barošanas avota kopējais aizsardzības līmenis	IP54

Laser cutting machine parameter

The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters

Code	Performance	Parametrs	Piezīme
1	maximum loading weight of the coil	10T(Max)
2	Width of coil	200mm～1300mm
3	Thickness of coil	0.3mm～1.5mm
4	material roll inner diameter	Ø460-530mm
5	material roll outer diameter	Ø1300mm(Max)
6	production line speed	20m / min
7	loading mode	loading car
8	Tensioning method	hydraulic distension
9	braking method	Pneumatic disc brake
10	Feeding control	electric induction
11	uncoil	frequency control
12	Carrier; Material with a coffret	automatic
13	pressing device	Automatic
14	Flat roller	up 11 down 12
15	pinch roll	1set
16	feeder	pinch roller
17	Feeder driver	servo motor

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

Paraugu griešana

Pakalpojums pirms pārdošanas

1. bezmaksas paraugu griešana,
Bezmaksas paraugu griešanai / testēšanai, lūdzu, atsūtiet mums savu CAD failu, mēs šeit veiksim griešanu un izveidosim video, lai parādītu griešanu, vai nosūtīsim paraugu jums, lai pārbaudītu griešanas kvalitāti.
2. Pielāgots mašīnas dizains
Pēc klienta pieteikuma mēs varam attiecīgi pārskatīt savu mašīnu klienta ērtībām un augstai ražošanas efektivitātei.

Serviss pēc pārdošanas

A. Mašīnai tiks piegādāts apmācības video un lietotāja rokasgrāmata angļu valodā par uzstādīšanu, lietošanu, apkopi un problēmu novēršanu, un tai būs tehniskās instrukcijas pa e-pastu, faksu, tālruni, skype….
B. Mēs piedāvājam tehniķus klienta vietnē uzstādīšanai un apmācībai, klients sedz vīzu, biļeti un vietējās iztikas izmaksas.
C. Klients var nākt uz mūsu rūpnīcu apmācībai. Mēs piedāvājam uzstādīšanas, darbības, mašīnu problēmu novēršanas un apkopes apmācību.
Apmācības laikā mūsu darbnīcā mēs piedāvājam bezmaksas apmācību un iztikas izmaksas 7 dienas, ierobežojiet 2 cilvēkus.

Garantija

a) .1Gads visai mašīnai (saruna ir par cilvēka radītiem zaudējumiem.).
b) .Lāzera avotam 2 gadu garantija
c) .Mūža uzturēšana un rezerves daļu piegāde
d). Bezmaksas apmācība operāciju personālam. (Inženieris var aizbraukt uz ārzemēm tiek apspriests.)

BUJ

Q1: Kā es varu iegūt vislabāko mašīnu man?
Jūs varat pastāstīt mums savu darba materiālu, detalizētu darbu pēc attēla vai vedio, lai mēs varētu spriest, vai mūsu mašīna var apmierināt jūsu vajadzības. Tad mēs varam jums piedāvāt labāko modeli, kas atkarīgs no mūsu pieredzes.

Q2: Vai pirmo reizi izmantoju šāda veida mašīnu, vai to ir viegli vadīt?
Mēs jums nosūtīsim rokasgrāmatu un rokasgrāmatu vedio angļu valodā, tā var iemācīt darboties ar mašīnu. Ja jūs joprojām nevarat iemācīties to izmantot, mēs varam jums palīdzēt, izmantojot tiešsaistes palīdzības programmatūru "Teamviewer". Vai arī mēs varam sarunāties pa tālruni, e-pastu vai citos saziņas veidos.

Q3: Kā es varētu rīkoties, ja mašīnā ir problēma manā vietā?
Mēs varētu jums nosūtīt bezmaksas detaļas garantijas laikā, ja mašīnām rodas kādas problēmas ar “normālu izmantošanu”.

4. jautājums: vai jūs organizējat mašīnu nosūtīšanu?
Jā, dārgie cienījamie klienti, par FOB vai CIF cenu mēs jums organizēsim sūtījumu. Par EXW cenu klientiem ir jāorganizē sūtīšana pašiem vai viņu aģentiem.
