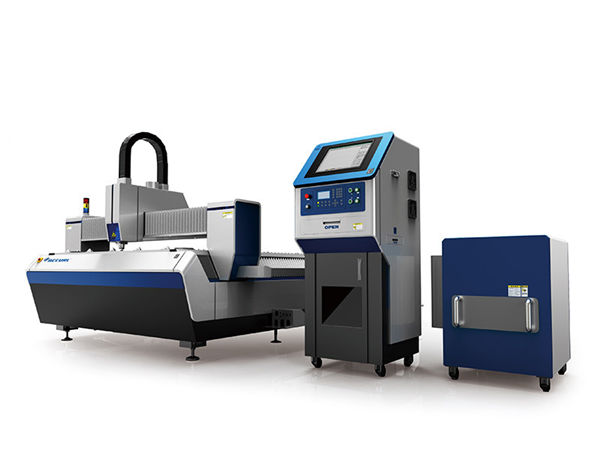

CNC lokšņu metāla griešanas mašīna / cauruļu griezēja mašīna

Informācija par produktu

---

Sertifikācija: CE
Apmaksas un piegādes nosacījumi:
Minimālais pasūtījuma daudzums: 1Set
Cena: apspriežama
Sīkāka informācija par iepakojumu: 1 * 40GP konteiners
Piegādes laiks: 30dienas
Apmaksas nosacījumi: L / C, D / A, T / T, D / P, Western Union

Sīks produkta apraksts

---

Lietojumprogramma ::	Viss metāla materiāls	Griešanas biezums:	SS Augšup 12mm, MS Augšup 22cm
Lāzera tips ::	Importēts oriģinālais šķiedru lāzers	CNC vai nē:	Jā
Mini līnijas platums:	0,1 mm	Atbalstītais grafiskais formāts ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maksimālais paātrinājums:	1.0G	Atkārtota precizitāte ::	+/- 0,03 mm
Darbības temperatūra::	0 ° C-45 ° C	Dzesēšanas režīms:	Ūdens dzesēšana
Svars (kg):	8600	Spriegums::	AC380 V ± 10% 50 HZ (60 HZ)
Griešanas laukums:	3000x1500mm	Produkts:	CNC lokšņu metāla griešanas mašīna / cauruļu griezēja mašīna

Šķiedru lāzera iekārtas priekšrocība

---

1) Šķiedru lāzera griešana ir ātrākais plānas lokšņu metāla apstrādes process.
2) Tiek iegūta “tīras griezuma” virsmas kvalitāte.
3) Atstarojošos materiālus, piemēram, alumīniju, varu un misiņu, var viegli sagriezt.
4) Daļu procesa izmaksas ir ļoti zemas.
5) Nelielas vai bez uzturēšanas izmaksām.
6) Palīgmateriālu izmaksas ir zemas. Vienīgās daļas, kas jāmaina, ir sprauslas, keramika un aizsardzības brilles ilgstoši. Citu patērējamo izmaksu nav.
7) rezonatora darbības laiks pārsniedz 100 000 darba stundas.
8) Divkārša lodveida skrūvju slēgtas cilpas sistēma un importēta atvērtā tipa CNC sistēma nodrošina augstu
precizitāte un augsta darba efektivitāte griešanas laikā ar lielu ātrumu.
9) Standarta 2KW šķiedru lāzera un izvēles 500W-4000W šķiedru lāzera izvietojums
Standarta 500W šķiedru lāzera un izvēles 1000W IPG vai N-gaismas šķiedru izvietojums.
Zemas ekspluatācijas un uzturēšanas izmaksas. Panākt ilgtermiņa ieguldījumu atdevi un maksimizēt ienākumus.
10) Korpusa dizains atbilst CE standartam, lai to droši un droši apstrādātu.
Palešu mainītājs ir ērts materiālu augšupielādēšanai un izkraušanai, uzlabojot efektivitāti.
Atvērtā struktūra ir vienkārša un ērta materiālu augšupielādēšanai un izkraušanai.
Atvilktņu savākšanas ierīce padara materiālu saņemšanu ērtāku.
11) Mērķis ir griešana ar lielu ātrumu, nostiprināta metināta mašīnas korpuss pēc 2 reizes novecošanās procesa, nodrošinot darbības precizitāti un stabilitāti ilgtermiņā.

Šķiedru lāzera griešanas mašīnas galvenās iezīmes

---

1) Pasaules slavenā Vācijas Dlaser Fiber lāzera avota un ASV Laser Mech griešanas galvas un
Dinamiskā fokusa sistēma ļauj ar lielu precizitāti sagriezt un perforēt dažāda veida metāla materiālus
un liels ātrums.
2) Tā kā lāzeru pārraida ar šķiedru, lāzera optiskais ceļš nav jāuztur vai jāpielāgo.
Tas ievērojami samazina mašīnu kļūmju līmeni un paildzina kalpošanas laiku.
3) lielformāta griešanas laukums atbilst dažāda veida metāla apstrādes prasībām.

Specifikācija

---

Lāzera avots	Šķiedra
Griešanas diapazons (L * W)	3000 mm × 15000 mm
Z ass gājiens	250 mm
Maks. pozicionēšanas ātrums	120 m / min
X, Y ass maks. paātrināt ātrumu	1.0G
Dzesēšanas forma	Ūdens dzesēšana
Lāzera viļņa garums	1070nm
Lāzera avota izejas jauda	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobligāti)
Min. griešanas sprauga	≤ 0,1 mm
X, Y un Z asu pozicionēšanas precizitāte	± 0,03 mm
X, Y un Z asu atkārtota pozicionēšanas precizitāte	± 0,01 mm
Griešanas materiāla biezums (atkarībā no materiāla)	0,2 - 25 mm
Vadītāja modelis	Importēts servo motors
Jaudas nepieciešamība	380 V, 50/60 Hz
Darba temperatūra	0-45 ℃
Nepārtraukts darba laiks	24 stundas
Mašīnas svars	Apmēram 8600 kg
Barošanas avota kopējais aizsardzības līmenis	IP54

Griešanas biezuma atsauces tabula

---



Lietojumprogrammu nozares

---

Piemērots kosmiskās aviācijas tehnoloģijai, lidmašīnu ražošanai, raķešu ražošanai, robotu ražošanai, liftu ražošanai, kuģu ražošanai, lokšņu metāla griešanai, virtuves mēbelēm, elektroniskām sastāvdaļām, automobiļu detaļām, dzesēšanas un ventilācijas caurulēm, zīmēm, metāla un citu metāla daļu pārstrādes rūpniecībai

Detalizēti attēli

---

Apmācība

---

1.Mācību video un lietotāja rokasgrāmata angļu valodā, kas tiks piedāvāta uzstādīšanai, darbībai, uzturēšanai un problēmu novēršanai, kā arī tehniskā rokasgrāmata, kas tiks piedāvāta pa e-pastu, faksu, tālruni / whatsapp / skype // un tā tālāk, kad jūs satiksities dažas instalēšanas, lietošanas vai pielāgošanas problēmas.

2.Jūsu uzņēmums var noorganizēt tehniķi, kas ierodas mūsu rūpnīcā, lai apgūtu pamatzināšanas par aprīkojumu un darbības pamatprincipiem, pietiekams apmācības laiks apmēram 3–5dienas, apmācības saturs ir šāds:
a) kopēja zīmēšanas programmatūras apmācība;
b) apmācības procedūras ieslēgšanai un izslēgšanai;
c) vadības paneļa un programmatūras parametru nozīme, parametru diapazona iestatīšana
d) mašīnas tīrīšana un apkope;
e) kopēja aparatūras problēmu novēršana;
f) Piesardzība darbībā.
3. Apmācības pakalpojums no durvīm līdz durvīm. Par vīzu, ceļa izdevumiem un izmitināšanu apmaksās klients. Labāk ir apmācības laikā noorganizēt tulku abiem mūsu inženieriem. Apmācības laiks: 3–5 dienas.



Iepakošana un nosūtīšana

---

1.Mūsu koka korpuss ir apstrādāts ar fumigāciju. Nevajag veikt kokmateriālu pārbaudi, tādējādi ietaupot nosūtīšanas laiku.
2.Visas mašīnas rezerves daļas tika pārklātas ar dažiem mīkstiem materiāliem, galvenokārt izmantojot pērļu vilnu.
Izvairieties no visiem bojājumiem, kas varētu rasties piegādes procesā. Pēc tam cieši iesaiņosim plastmasu, pārliecinieties, ka pārklāti mīkstie materiāli ir neskarti, izvairoties arī no ūdensnecaurlaidības un izturības pret rūsu.
3.Galvenais ir koka korpuss ar fiksētu veidņu.
4.Koka korpusa apakšpusē ir stingrs dzelzs domkrats, ar ko ērti rīkoties un transportēt.
